环境准备
| 主机名 | WanIP | LanIP | 角色 |
|---|---|---|---|
| web01 | 10.0.0.7 | 172.16.1.7 | 网站服务（nfs客户端） |
| web02 | 10.0.0.8 | 172.16.1.8 | 网站服务（nfs客户端） |
| nfs | 10.0.0.31 | 172.16.1.31 | 共享存储（nfs服务端） |
NFS概述
NFS（Network File System）通过网络来做文件存储
NFS用于企业集群架构中, 如果是大型网站, 会用到更复杂的分布式文件系统FastDFS,glusterfs,HDFS
为什么使用共享存储
没有共享存储时
例：比如你微信发了朋友圈 你的朋友圈内容被负载均衡分配到了web01服务器 你的好友是被分配在web02服务器
而服务器没做共享存储 你的好友就看不到你发的朋友圈 他就无法给你点赞
NFS工作原理
1.用户进程访问NFS客户端，使用不同的函数对数据进行处理
2.NFS客户端通过TCP/IP的方式传递给NFS服务端。
3.NFS服务端接收到请求后，会先调用portmap进程进行端口映射。
4.nfsd进程用于判断NFS客户端是否拥有权限连接NFS服务端。
5.Rpc.mount进程判断客户端是否有对应的权限进行验证。
6.idmap进程实现用户映射和压缩
7.最后NFS服务端会将对应请求的函数转换为本地能识别的命令，传递至内核，由内核驱动硬件。端口映射
将一个端口映射到另一个端口上
例：比如物理机做了端口映射后 物理机33端口映射的是虚拟机的22端口
那么其他用户访问你物理机的33端口时 实际上是访问了你虚拟机的22端口
安装部署NFS服务端
#安装nfs服务
#centos6
yum install -y nfs rpcbind
# centos7
[root@nfs ~]# yum install -y nfs-utils
# 配置服务端
NFS配置文件的位置
[root@nfs ~]# ll /etc/exports
-rw-r--r--. 1 root root 0 Jun 7 2013 /etc/exports
[root@nfs ~]# vim /etc/exports
# 共享目录 允许访问NFS服务端的网段 (可读可写,同步,任何用户都映射成nfs的匿名用户)
/data 172.16.1.0/24(rw,sync,all_squash)
## 创建共享目录
[root@nfs ~]# mkdir /data
## 修改共享目录的属主和属组为nfs的匿名用户
[root@nfs ~]# chown nfsnobody:nfsnobody /data
## 启动服务并加入开机自启
[root@nfs ~]# systemctl start nfs
[root@nfs ~]# systemctl enable nfs
## 检查进程
[root@nfs ~]# ps -ef|grep nfs
[root@nfs ~]# ps -ef|grep nfs
root 1390 2 0 20:55 ? 00:00:00 [nfsd4_callbacks]
root 1396 2 0 20:55 ? 00:00:00 [nfsd]
root 1397 2 0 20:55 ? 00:00:00 [nfsd]
root 1398 2 0 20:55 ? 00:00:00 [nfsd]
root 1399 2 0 20:55 ? 00:00:00 [nfsd]
root 1400 2 0 20:55 ? 00:00:00 [nfsd]
root 1401 2 0 20:55 ? 00:00:00 [nfsd]
root 1402 2 0 20:55 ? 00:00:00 [nfsd]
root 1403 2 0 20:55 ? 00:00:00 [nfsd]
root 1433 1001 0 20:56 pts/0 00:00:00 grep --color=auto nfs
## 检测配置文件是否生效
[root@nfs ~]# cat /var/lib/nfs/etab
/data 172.16.1.0/24(rw,sync,wdelay,hide,nocrossmnt,secure,root_squash,all_squash,no_subtree_check,secure_locks,acl,no_pnfs,anonuid=65534,anongid=65534,sec=sys,rw,secure,root_squash,all_squash)安装部署NFS客户端
# 1.安装nfs
[root@web01 ~]# yum install -y nfs-utils
[root@web02 ~]# yum install -y nfs-utils
# 2.查看哪些目录可以挂载
[root@web01 ~]# showmount -e 172.16.1.31
Export list for 172.16.1.31:
/data 172.16.1.0/24
[root@web02 ~]# showmount -e 172.16.1.31
Export list for 172.16.1.31:
/data 172.16.1.0/24
# 3.挂载共享目录
[root@web01 ~]# mount -t nfs 172.16.1.31:/data /opt
[root@web02 ~]# mount -t nfs 172.16.1.31:/data /opt
## 查看挂载
[root@web01 ~]# df -h
Filesystem Size Used Avail Use% Mounted on
devtmpfs 476M 0 476M 0% /dev
tmpfs 487M 0 487M 0% /dev/shm
tmpfs 487M 7.7M 479M 2% /run
tmpfs 487M 0 487M 0% /sys/fs/cgroup
/dev/sda3 19G 1.7G 17G 10% /
/dev/sda1 497M 125M 373M 26% /boot
tmpfs 98M 0 98M 0% /run/user/0
172.16.1.31:/data 19G 1.7G 17G 9% /opt
## 卸载挂载
[root@web01 ~]# umount 172.16.1.31:/data
## 强制卸载
[root@web01 ~]# umount -lf 172.16.1.31:/dataNFS共享存储实战
环境准备
| 主机名 | WanIP | LanIP | 角色 | 部署应用 |
|---|---|---|---|---|
| web01 | 10.0.0.7 | 172.16.1.7 | 网站服务（nfs客户端） | httpd、php、nfs |
| web02 | 10.0.0.8 | 172.16.1.8 | 网站服务（nfs客户端） | httpd、php、nfs |
| nfs | 10.0.0.31 | 172.16.1.31 | 共享存储（nfs服务端） | bfs |
部署交作业网站
# 1.安装apache和php
[root@web01 ~]# yum install -y httpd php
[root@web02 ~]# yum install -y httpd php
# 2.下载代码（到站点目录下）
[root@web01 html]# wget https://download.wodeyumengouwo.com/nginx/kaoshi_modify.zip
[root@web01 html]# pwd
/var/www/html
# 3.解压代码
[root@web01 html]# unzip kaoshi_modify.zip
[root@web02 html]# unzip kaoshi_modify.zip
# 4.启动apache服务
[root@web01 html]# systemctl start httpd
[root@web02 html]# systemctl start httpd
# 5.检查进程
[root@web01 html]# ps -ef|grep httpd
root 1425 1 0 21:08 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1426 1425 0 21:08 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1427 1425 0 21:08 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1428 1425 0 21:08 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1429 1425 0 21:08 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1430 1425 0 21:08 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
root 1434 918 0 21:08 pts/0 00:00:00 grep --color=auto httpd
[root@web02 html]# ps -ef|grep httpd
root 1472 1 0 21:12 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1473 1472 0 21:12 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1474 1472 0 21:12 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1475 1472 0 21:12 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1476 1472 0 21:12 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
apache 1477 1472 0 21:12 ? 00:00:00 /usr/sbin/httpd -DFOREGROUND
root 1481 881 0 21:13 pts/0 00:00:00 grep --color=auto httpd
# 6.端口检查
[root@web01 html]# netstat -lntup | grep httpd
tcp6 0 0 :::80 :::* LISTEN 1425/httpd
[root@web02 html]# netstat -lntup|grep httpd
tcp6 0 0 :::80 :::* LISTEN 1472/httpd
# 7.打开浏览器访问
http://10.0.0.7/
http://10.0.0.8/
# 8.授权站点目录
[root@web01 html]# chown apache.apache /var/www/html
[root@web02 html]# chown apache.apache /var/www/html

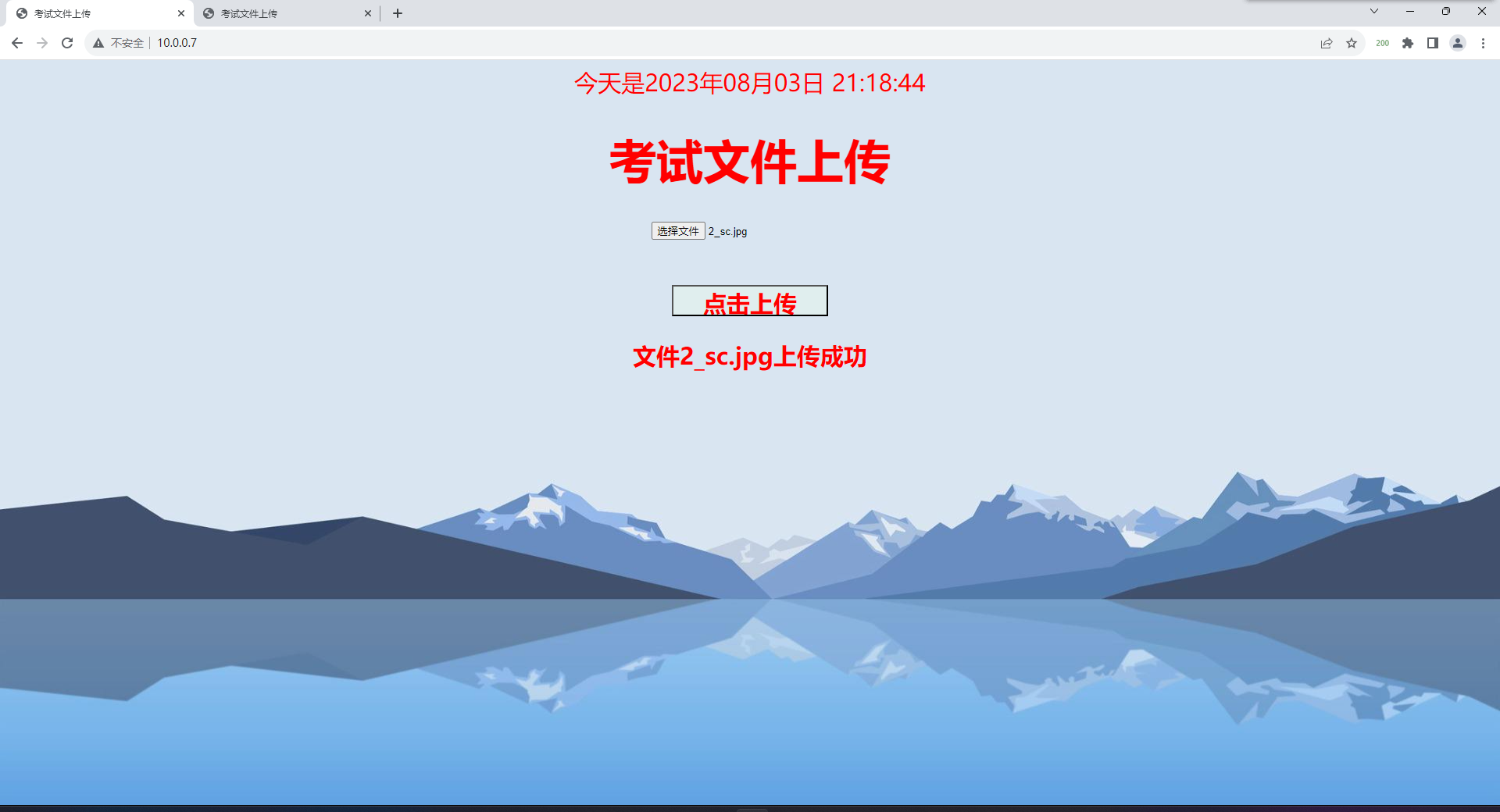

# 9.测试上传文件
# 上传成功后文件夹内生成user_data目录
[root@web01 html]# ll
total 80
-rw-r--r-- 1 root root 38772 Apr 27 2018 bg.jpg
-rw-r--r-- 1 root root 2633 May 4 2018 index.html
-rw-r--r-- 1 root root 52 May 10 2018 info.php
-rw-r--r-- 1 root root 27020 Aug 3 21:05 kaoshi_modify.zip
-rw-r--r-- 1 root root 1117 May 18 2022 upload_file.php
drwxr-xr-x 2 apache apache 22 Aug 3 21:18 user_data
[root@web02 html]# ll
total 80
-rw-r--r-- 1 root root 38772 Apr 27 2018 bg.jpg
-rw-r--r-- 1 root root 2633 May 4 2018 index.html
-rw-r--r-- 1 root root 52 May 10 2018 info.php
-rw-r--r-- 1 root root 27020 Aug 3 21:05 kaoshi_modify.zip
-rw-r--r-- 1 root root 1117 May 18 2022 upload_file.php
drwxr-xr-x 2 apache apache 22 Aug 3 21:17 user_data
# 上传的文件位置
[root@web01 html]# ll /var/www/html/user_data/
total 92
-rw-r--r-- 1 apache apache 93946 Aug 3 21:18 2_sc.jpg
[root@web02 html]# ll /var/www/html/user_data/
total 96
-rw-r--r-- 1 apache apache 95029 Aug 3 21:17 1_sc.jpg
# 统一用户
[root@nfs ~]# groupadd www -g 666
[root@nfs ~]# useradd www -u 666 -g 666 -s /sbin/nologin -M
# 修改NFS配置文件
[root@nfs ~]# vim /etc/exports
/data 172.16.1.0/24(rw,sync,anonuid=666,anongid=666,all_squash)
# 重启nfs服务
[root@nfs ~]# systemctl restart nfs
# 统一用户
[root@web01 ~]# groupadd www -g 666
[root@web01 ~]# useradd www -u 666 -g 666 -s /sbin/nologin -M
[root@web02 ~]# groupadd www -g 666
[root@web02 ~]# useradd www -u 666 -g 666 -s /sbin/nologin -M
# 修改apache配置文件
[root@web01 ~]# vim /etc/httpd/conf/httpd.conf
[root@web02 ~]# vim /etc/httpd/conf/httpd.conf
#把User 和 Group 指定的的apache 改成 www
User www
Group www
# 重启apache服务
[root@web01 ~]# systemctl restart httpd
[root@web02 ~]# systemctl restart httpd
# 授权
[root@web01 ~]# chown www:www /var/www/html/
[root@web02 ~]# chown www:www /var/www/html/
# 挂载共享目录
[root@web01 ~]# mount -t nfs 172.16.1.31:/data /var/www/html/user_data/
[root@web02 ~]# mount -t nfs 172.16.1.31:/data /var/www/html/user_data/
# 查看挂载
[root@web01 ~]# df -h
Filesystem Size Used Avail Use% Mounted on
devtmpfs 476M 0 476M 0% /dev
tmpfs 487M 0 487M 0% /dev/shm
tmpfs 487M 7.7M 479M 2% /run
tmpfs 487M 0 487M 0% /sys/fs/cgroup
/dev/sda3 19G 1.7G 17G 10% /
/dev/sda1 497M 125M 373M 26% /boot
tmpfs 98M 0 98M 0% /run/user/0
172.16.1.31:/data 19G 1.7G 17G 9% /var/www/html/user_data
[root@web02 ~]# df -h
Filesystem Size Used Avail Use% Mounted on
devtmpfs 476M 0 476M 0% /dev
tmpfs 487M 0 487M 0% /dev/shm
tmpfs 487M 7.7M 479M 2% /run
tmpfs 487M 0 487M 0% /sys/fs/cgroup
/dev/sda3 19G 5.6G 13G 31% /
/dev/sda1 497M 125M 373M 26% /boot
tmpfs 98M 0 98M 0% /run/user/0
172.16.1.31:/data 19G 1.7G 17G 9% /var/www/html/user_data
# 打开浏览器上传图片
# 查看共享目录
[root@nfs ~]# ll /data/
total 188
-rw-r--r-- 1 www www 95029 Aug 4 22:10 1_nfs.jpg
